什么是矩阵开关

时间：2021-06-11 09:56 点击次数：

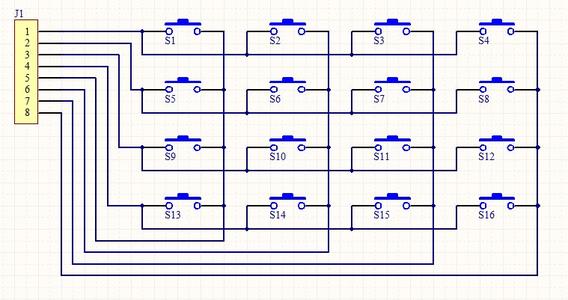

顾名思义，指结构为行(Row)列(Column)交叉排布的开关产品，其特点为每个节点(CrossPoint)连接一个行/列，每个节点可以单独操作，通过设置节点的不同组合可以实现信号的路由。的使用非常灵活方便，是目前程控开关产品中品种最多的产品，在汽车电子、半导体测试、航空航天等领域得到了广泛的应用。

的引出针脚包括其行、列、地等。节点有单刀(共地)和双刀(浮地)两种形式。在较复杂的产品中还带有行/列的隔离继电器以提高产品性能。
按节点数可分为小、中、大、超大规模，其中小规模一般指节点数在100以下的产品，如40-512-022是一款12x8双刀的。中规模指节点数在100~200的产品，如40-523-022是一款44x4双刀的。大规模指节点数在200~528的产品，主流产品如40-542-021(33x16单刀)、40-541-021(66x8单刀)等。超大规模矩阵在Pickering的产品线中自成一个系列，称为BRIC，它是一种非常具有革新性的产品，把的规模提高到了前所未有的高度，单个模块最多可以包含4416个节点，如40-560-121(552x8单刀)。
