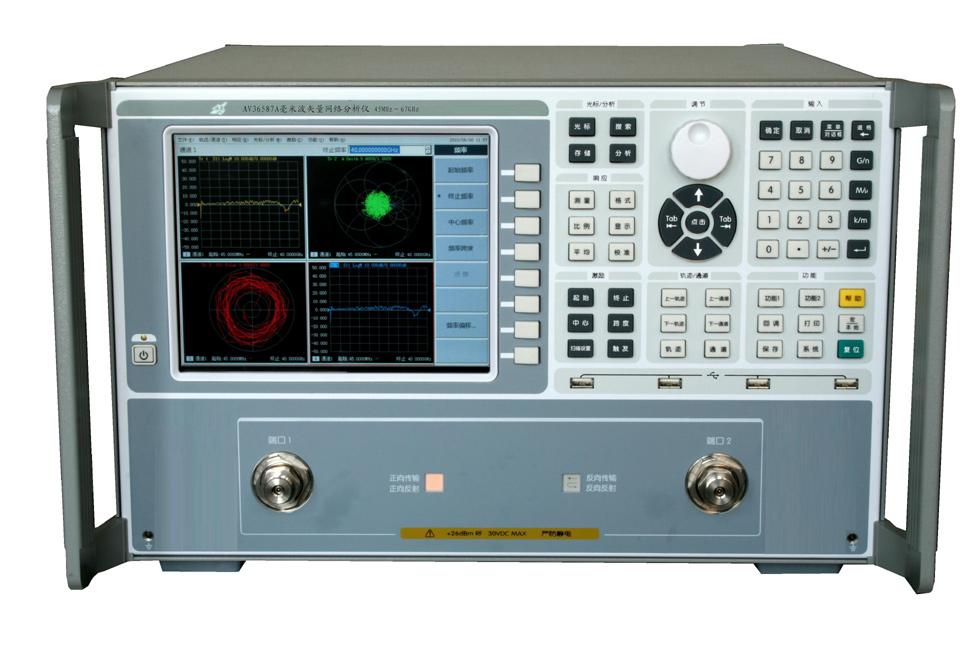

对测试系统来说，误差校正是整个解决方案的关键组成部分。基本的VNA校准程序可以校准被测路径中的所有系统误差。在多端口环境中，在特定被测信号路径之外的测试端口的负载匹配可能会导致明显的测量误差。测试端口数量越多，潜在的误差可能性越大，产生误差的程度与DUT端口之间的隔离度有关。现代的VNA可以校正所有由于测试端口性能不佳而导致的对整体测试性能的影响，而并不管具体是哪些端口位于测量通道中。这通常称为N端口校准，其中N是DUT和测试系统的端口数量。N端口校准提供了最佳的准确性，但代价是提高了扫描数量，增加了测试时间。
由于网分三端口扩展测量系统和测量系统的工作原理相同，因此误差模型可由网分三端口扩展误差模型推广得出，即每个端口都有如图6所示的四项传输反射误差参数，除此外不同端口间还有耦合的误差参数，如中的e21、e13等误差参数。
需要N端口校准的一个新应用就是测量高速数字网络设备背板上的物理层结构或连接器上的串扰，及互连电缆上多连接器间的串扰。例如，两条差分传输线在本质上相当于一个8端口器件，在测量远端串扰(FEXT)时，我们会在一对差分线的一端施加差分激励信号，在另外一对差分线的另一端测量差分响应。如果不使用N端口校准，那么在FEXT测量过程中没有用到的4个测试端口的负载匹配可能会导致相当大的误差。对于位于两条产生干扰的差分线对之间的受干扰的差分线，也需要进行类似的串扰测量。这些测量要求12端口测试系统和12端口校准。
为了改善测量时间，许多多端口器件在测试的时候通常会分成数个M端口的测量和M端口的校准来进行，其中M总结基于先进VNA的测试系统为测量当前无线通信、军用系统及网络设备物理层中使用的RF和微波元器件提供了核心测量引擎。在VNA内部配置两个信号源简化并加快了对放大器、混频器和变频器的测量速度，同时还能保证很高的测试精度。在测试放大器的时候，内置的这两个信号源可以用来测量S参数、增益压缩和谐波以及产生测量IMD所需的信号。在测试混频器和频率变换器件时，其中的一个信号源可以作为混频器或频率变换器件的输入信号，而另外一个信号源则可以当作本振信号，这样对器件进行一次连接就能同时完成固定本振测量和本振扫描测量。
尽管4端口VNA现在十分常见，但更高的集成度正日益要求测试系统有8个以上的测试端口。通过把VNA与由开关、耦合器和额外的测试端口组成的外部测试端口扩展底座结合起来，可以简便地实现这一目标。通过采用N端口校准，VNA可以在测试系统中得到其所期望的与使用两端口VNA进行测试时一样的高精度。
