网络分析仪测天线S参数应用实例

在微波探测系统中，通常天线都是系统自动控制环路的闭环点。天线作为一个收/发控制系统的重要组成部分，其性能的优劣，将直接影响到全系统的检测能力和探测精度。在实际使用中，对天线的电特性参数及组成部分 的各种微波装置（如高频电缆等）的散射参数，例如天线的匹配特性、天线阻抗、微波装置的反射特性和传输特性参数等都要进行严格的检测。而要准确的对天线及其组成部分微波装置的参数进行测试，采用无疑是最佳的途径。由于篇幅有限，本文只探讨在天线S参数测试方面的应用情况。

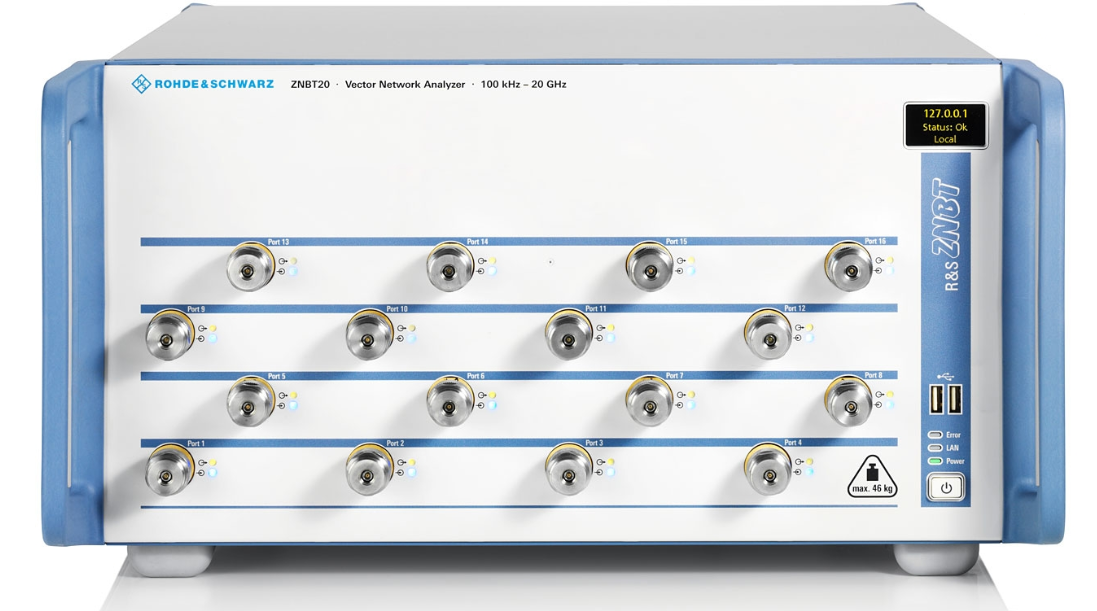

网络分析仪是用来刻划有源和无源器件各种特性的，这些器件可以是单端口的，也可以是双端口或多端口的。网络分析仪可以测量每个端口的输入特性及一个端口到另一个端口的传输特性。

网络分析仪，不管是标量网络分析仪还是矢量网络分析仪，测量电网络参数时都依赖二极管检波技术（宽带）或超外差接收技术（窄带）。窄带检测适合于相位测量和评估频率抑制器件如滤波器等。宽带检测更适合于测量频率转换器件如调谐器等的特性，特别是那些具有内部本振的器件。

相对于二极管检波，利用调谐接收机可以提供测量时的高接收灵敏度和宽动态范围，同时具有较好的谐波和寄生信号的抑制功能。但带宽只有几KHz的数量级。

本文应用矢量网络分析仪和标量网络分析仪两种设备，分别设计了两种天线S参数的测试系统。
