网络分析与网络分析仪的详解

若干电气元件相互连接形成的系统叫做网络。“网络”可以作为电路的代名词，“网络分析”就是电路分析，只是平常很少这样说，由此增添了几分神秘色彩。到了射频通信领域，可以把任何具有一个以上端口的电路单元称为网络，并且常常把这种网络视为“黑箱”，并不去关心电路单元内部是怎么回事，而是给端口加上适当的激励信号，测试电路的反应，从而表征这个网络的特点。射频通信领域常说的“”，就是这种以端口为界，描绘射频电路性能的工作。

散射参数

为了进一步了解网络分析给我们带来的便利，有必要先了解的语言——散射参数。图（1）是一个Π型衰减器，图（2）是它的电路图，如何最简单明确的描述它的性能呢？熟悉传统电路分析的人不难想到，可以先把右边的端口开路，然后用万用表测试左边的电阻；再把左边开路，测试右边的电阻。给左边通上适当的电流，然后用电压表测试右边的电压，然后反过来再测试一次。根据这些数据依次得到四个参数：开路输入电阻、开路输出电阻，开路正向传输电阻、开路反向传输电阻。当看到这一堆似曾相识参数之后，您一定会问：这东西与衰减器有啥关系，大家喜闻乐见的衰减量是多少？

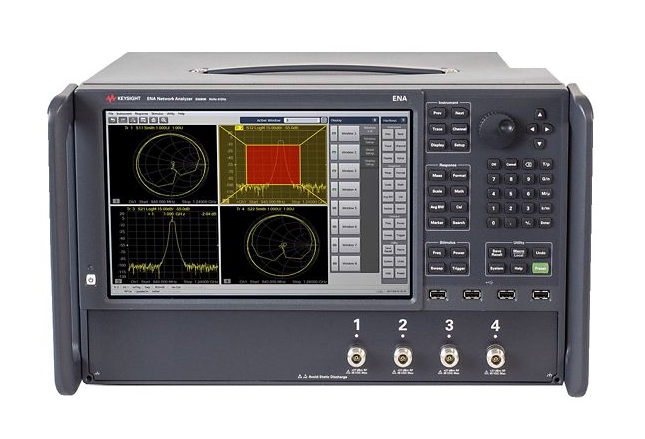

随着自动化技术的发展，计算机控制的网络分析仪问世，这种仪器可以连续不断的对多个频率的S参数进行测量，而且只需要若干秒时间。特别是最近十年，3GHz以下的网络分析仪大幅度降价，在国内还出现了所谓“公版”仪器，各地厂商风起云涌，让这种以前只有大型科研单位才能安置的昂贵设备，一下子普及到几乎所有射频工程师手中，不久的将来，还会普及到爱好者手中。
