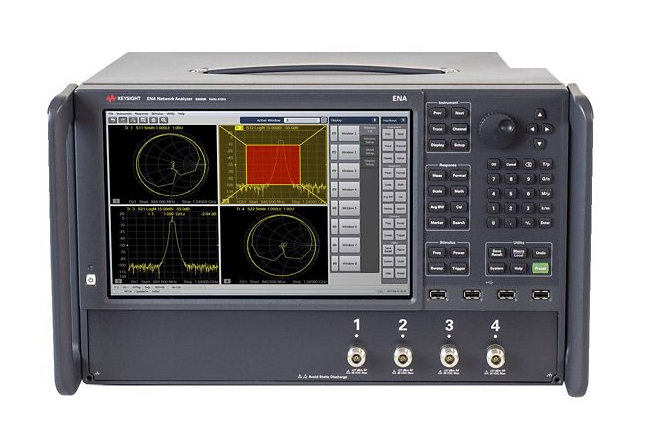

矢量网络分析仪应用之一 放大器增益压缩测量

按[测量]→[测量类]，在窗口中选择增益压缩，点击确定进入增益压缩测量模式。点击增益压缩设置，弹出设置窗口，按顺序进行频率-功率-压缩设置。

频率设置说明：

扫描类型选择线性扫描即可，在数据获取模式栏，如果想要快速扫描，可以选择智能扫描，如果要得到完备的扫描数据，可以选择在频率点上扫功率或者在功率点上扫频率模式，模式的选择不影响测量结果，不同扫描模式针对高级用户进行个性化测量。扫描设置根据放大器的工作范围设置起始-终止，增加扫描点数和减小中频带宽可以提高测量精度，但是会增加测量时间。

功率设置说明：

输入端口设置：线性输入功率值确保放大器在该输入功率下工作在线性区。其他设置可以保持默认即可。

输出端口设置：保持默认即可。

功率扫描设置：在起始功率-终止功率范围覆盖放大器的工作线性区和压缩点。可以通过增加功率点数来减小功率扫描步进，但是会增加测量时间
