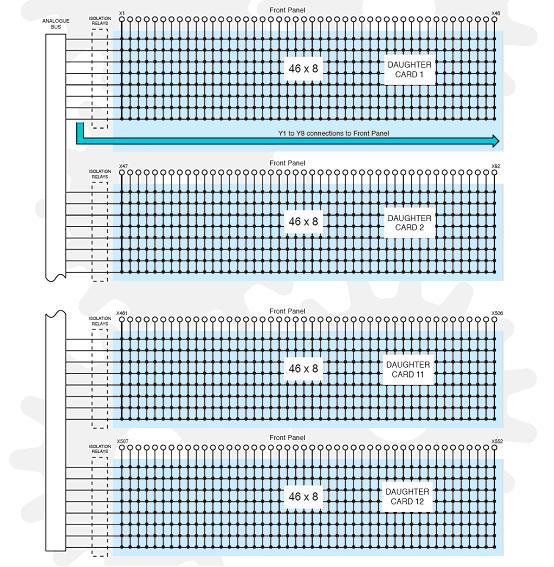

开关系统配置——选择合适的矩阵开关卡

  　

选择合适的来路由相关信号是获得理想测量精度和分辨率的关键。如果这些信号通过一个偏压电流指数为1nA和带宽为100kHz的开关路由，使用亚皮安测量仪器和10MHz C-V测试仪将是浪费的。在进行交流和直流测量时，必须考虑开关卡的影响。



直流特性分析



对于小电流测量，可以选择偏置电流小于预期测量值的矩阵开孔卡。偏置电流是卡的噪声电流，即使没有外部信号路由，也会存在该电流。这种噪声电流是开关卡本身的设计造成的，无法消除。



漏电流是由测试系统中各绝缘子之间的压降引起的附加噪声源。安全开关可用于减少泄漏电流，提高总体响应时间。当漏电流路由时，安全开关可以远离高阻抗端子进行小电流测量，从而减少漏电流。熔断器端子是与高阻抗端子具有相同电位的低阻抗端子。因此，熔断器端子可以消除绝缘子的电位降，从而将泄漏电流降低到接近0pA的水平。由于电缆电容的压降接近0V，安全开关也免去了等待电缆电容充电的需要。



为了使稳定时间和泄漏电流最小化，可以在测量仪器和设备引脚之间使用安全开关。几乎所有的Keithley SourceMeter®源表都包括一个驱动保险终端。考虑到熔断器端子与输出HI端子电位相同，当最大输出电压超过42VDC时，为保证用户安全，需要使用三轴电缆。拆除三轴连接器的内屏蔽并将其转换为同轴电缆将消除熔断器端子的优点。为了确保使用三轴电缆，为小电流开关设计的基思利半导体矩阵卡都使用三轴连接器。
