一种矩阵开关控制方法及其控制系统与流程

具体是一种矩阵开关控制方法及其控制系统。

对于m*n个矩阵交换机，通常的方法是将行或列的交换机控制端直接连接到控制器的端口上。这种方法很容易控制，但是随着矩阵顺序变大，所需的端口数量也会增加。当达到一定规模时，控制器的IO端口不够，不方便扩展。此外，当交换节点上有多个交换设备时，不容易寻址和控制;每个交换节点包含3台交换设备。传统的控制方法需要三倍的io开销，这对于一般的控制器来说是困难的。

技术实现元素:

本发明的目的是提供一种控制方法及其控制系统，以解决背景技术中提出的问题。

为实现上述目标，本发明提供以下技术方案:

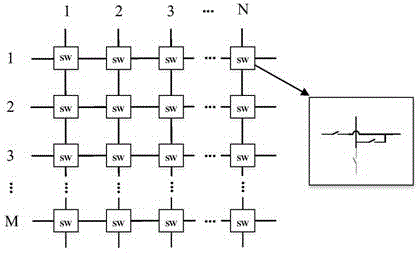

矩阵切换控制方法包括以下步骤:(1)除以m * n矩阵开关矩阵*大小单位,并定义水平开关的开关单元为row行开关和垂直切换作为列线开关,m是排线开关的数量,n是列线开关的数量,m≥2,n≥2,≥2;(2)行线路开关的选择使用一个通道信号分离器的控制函数,列线的控制开关由移位寄存器和锁功能,和移位寄存器转移的控制列线通过定时控制切换到对应的列。
