怎么选择适合的矩阵开关

  　

什么是矩阵开关?

一般来说，是以矩阵形式布置的开关，可以在测试过程的任何点之前实现互联。

矩阵开关的成本主要取决于矩阵开关中的节点数，节点数等于x轴大小* y轴大小。

此外，矩阵的大小不仅影响开关卡的成本，还会影响矩阵的性能。矩阵尺寸越大，信号线上的负载越大。



矩阵开关选择过程中常见的误区及正确的方法

最常见的误解是，矩阵开关应该在Y轴上连接测试源，在X轴上连接被测单元。

这种类型的连接将导致切换系统的低效率-一个超大尺寸的矩阵与一个实际所需尺寸的矩阵相比较。

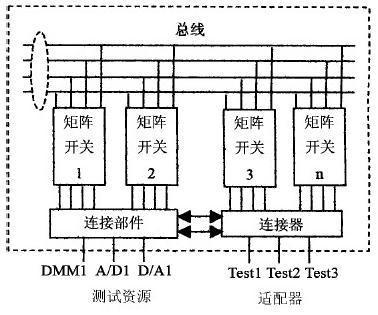

一种有效的方法是将测试源和被测试单元放置在同一轴上，然后使用另一个Y轴提供连接。此时，x轴大小等于要测试的单元连接数加上测试源连接数。Y轴的大小不取决于测试源连接的数量，而是取决于同时需要的连接的总数。

所有测试源同时连接是非常罕见的，所以通常y轴的尺寸要求不是太大。例如，如果使用数字万用表进行四线测量，×4y轴对四线测量是足够的，但前提是要保证同时没有其他连接。对于大多数测试系统应用，×6、×8、×12或×16是很好的选择。Pickering接口提供了×6和×12矩阵，与以二进制步骤(×4、×8、×16)扩展Y轴的情况相比，可以更精确地控制矩阵的大小。用户可以根据要同时执行的测量次数和成本来考虑矩阵的大小。测试次数越多，系统测试的速度越快，成本越高。来

对于需要更多y轴数字的应用程序，LXI通常比PXI更适合，因为要增加LXI矩阵的大小，不需要内部互连电缆，也不需要类似于PXI模块的基础设施和机箱。我们的大规模PXI矩阵(BRIC)是在PXI格式设计的，不需要互连电缆，但它将占用更大的机箱空间。

使用x轴作为y轴的唯一缺点是，由于每个通道是由两个继电器串联连接的，某些通道上的通道电阻会更高。由于连接比较近，其他一些通道会比较短，从而减少铜损耗。对于较大的矩阵，铜线的电阻是通道电阻的主要因素，而不是继电器接触电阻。

为了简化电缆连接，用户可能希望将系统设计成这样:待测单元连接到一个连接器，而测试源连接到另一个连接器。这种设计思想只有在开关系统更大，因此有更多的面板空间连接器时才可行。我们的许多LXI解决方案都可以提供这种简单的连接。
