网络分析仪多端口扩展的方法
时间：2021-06-11 09:56 点击次数：

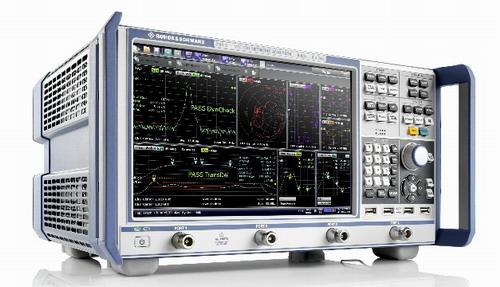

矢量网络分析仪是一种电磁波能量的测试设备。它既能测量单端口网络或两端口网络的各种参数幅值，又能测相位，矢量网络分析仪能用史密斯圆图显示测试数据。其广泛应用于天线测试、射频、微波电路测试、元器件测量及检验中。矢量网络分析仪的使用方法是通过一个端口注入一定频率的射频能量，再通过对所有端口测量接收到的射频幅值和相位延迟，来分析被测设备各个端口的入射功率、反射功率及相位差异，并得到散射矩阵，从而反映被测设备的性能。
目前大多数的矢量网络分析仪都是采用两端口，只能同时接入一个被测设备，无法供多个被测设备使用，在测量N端口的被测设备时，由于矢量网络分析仪只有两个端口，往往需要测量2N次，利用率低；同时，现有技术中既没有对端口资源和网络分析仪通道资源进行合理调配，也没有将更多的计算机加入组网，因此，用户端口数量不能灵活配置或变更。
因此，亟需对，以降低生产成本，进一步满足用户需求。
要解决的技术问题在于，提供一种基于矢量方法及系统，实时性强、精准度高、灵活性好、快捷方便。
为了解决上述技术问题，本发明提供了一种基于矢量方法，包括：获取2×N全交换微波开关阵列的端口数，建立端口列表；获取2端口矢量网络分析仪的通道数，建立总通道列表；建立用户列表，并启动数据更新处理流程；实时侦听用户的连接状态；当用户接入连接时，将用户添加至所述用户列表，根据测量项目为用户分配端口资源及通道资源，并通过数据更新处理流程进行实时更新；当用户退出连接时，将用户移出所述用户列表，并释放用户所占用的端口资源及通道资源。
作为上述方案的改进，当用户更改测量项目时，释放用户所占用的端口资源及通道资源，并根据新的测量项目为用户重新分配端口资源及通道资源。
作为上述方案的改进，所述测量项目由用户上传或由用户根据预设测量项目模板进行选择。
作为上述方案的改进，所述通过数据更新处理流程进行实时更新的步骤包括：S11、将所述数据更新处理流程所对应的状态标志设置为不能被退出状态；S12、查询外部退出请求，判断是否需要退出所述数据更新处理流程，判断为是时，则将所述数据更新处理流程所对应的状态标志设置为可退出状态，并退出所述数据更新处理流程，判断为否时，进入步骤S13；S13、查询突发操作请求，判断是否存在突发操作请求，判断为否时，则启动一条更新操作请求，所述更新操作请求处理成功后，进入步骤S12，判断为是时，则启动一条突发操作请求，所述突发操作请求处理成功后，进入步骤S12。
