如何知道网络分析仪接收机是否被压缩？

      在测试有源设备（特别是放大器）时，用户应特别注意设备的输出功率电平即网络分析仪接收机的入射功率。在压缩状态下使用接收机可能难以区分是被测件压缩还是测试系统误差。下面介绍了一种方法，可帮助用户确定网络分析仪接收机是否被压缩。此程序要求网络分析仪配备接收机衰减器。

连接端口 1 和端口 2 之间的测试设备，并设置 S21 和 B 通道测量。然后修改接收机衰减器设置，并检查和 B。如果接收机未压缩，那么迹线只会随衰减值变化而变化，如果接收机已压缩，此时测量值的改变大小并不等于衰减值。这时，无需校准也可进行比较，只要确保所有的校准处于关闭状态即可。标记功能可帮助确定测量的改变是否等于衰减器改变值值。

    对于 R 信道接收机可重复该测试流程，由于和 AM-PM 均为比率测量（rationed measurement)，因此需要检验两台接收机是否压缩。在互调失真测量中，可以改变相同的衰减设置，但要监视基音和混频分量（mixing product）(dBc)差值。如果差值随衰减器设置变化而变化，那么网络分析仪接收机可能已压缩。

如果测试显示在初始设置条件下网络分析仪接收机已被压缩，那么增加接收机衰减电平，一直到接收机不再处于压缩状态为止。

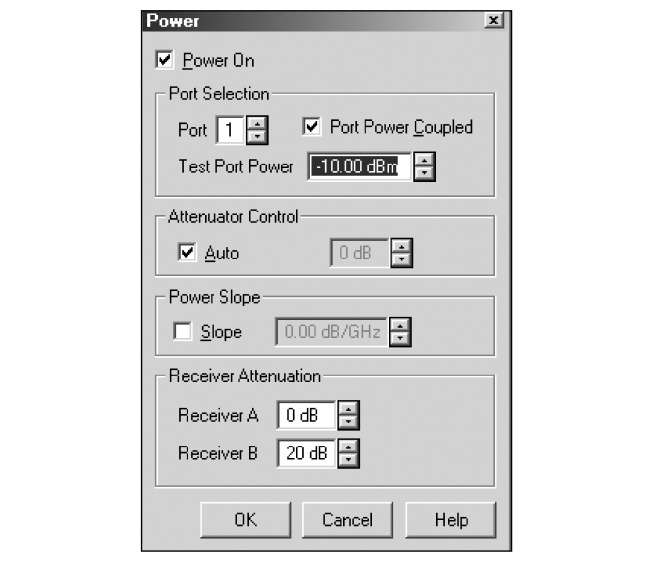

在MW 网络分析仪上，接收机衰减器可通过Channel>Power菜单进行控制。
